Leica Cyclone9是一款功能非常強大的三維激光掃描軟件，是由德國Leic萊卡公司開發的圖像模型渲染類軟件。該軟件可以與HDS掃描儀配套使用，擁有自動掃描測量標靶、手動設置相機曝光和分辨率、批量數據采集、數據分塊處理和管理以及海量數據管理等功能，使用它可以創建出新穎獨特的模型，同時還擁有自動生成等高級的功能，是一款世界領先的3D設計輔助工具。

包含內容

主要功能

新的正射影像功能

以前的Cyclone軟件的MODEL模塊具有材質貼圖功能，用戶可以用外部數碼相機拍攝的照片來渲染點云。

現在，該項功能得到進一步的擴充，在渲染點云的同時用戶可以輸出正射影像。

這樣一來，CAD用戶可以在糾正后的影像上精確跟蹤得到高精度的二維線畫圖。

攝影測量系統中的漫長而復雜的工作流程，現在無縫地整合到了Cyclone強大的三維點云系統之中。

細節豐富的古建筑正立面圖 、工廠改建工程中復雜的機器圖形，以及傳統航空攝影測量得到的地形圖都可以在Cyclone中結合點云來獲得

Leica Cyclone9使用教程

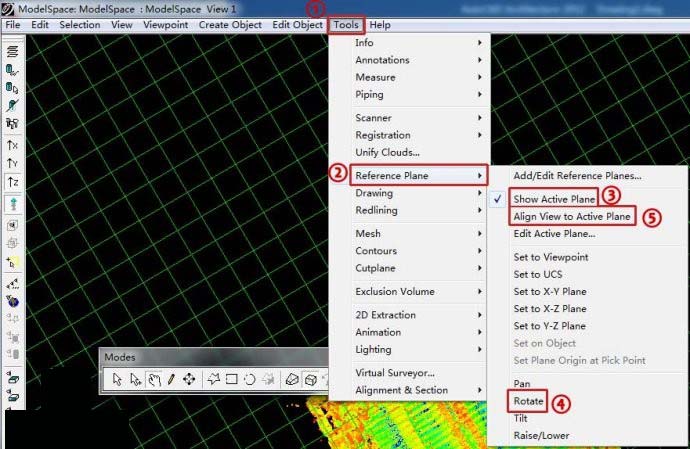

1、旋轉坐標網，使之與裸掃的點云模型對其。

裸掃的點云模型，因?yàn)槭请S機設置的坐標原點，在模型空間里，是個隨機角度，所以需要旋轉其坐標網格，以便在AutoCAD里用正交編輯。步驟如下：

坐標系旋轉好后，需要在系統內存儲，步驟如下：

2、由于在拼站過程中，點云的釋放量有限，但在AutoCAD編輯的時候，則需要較高密度。

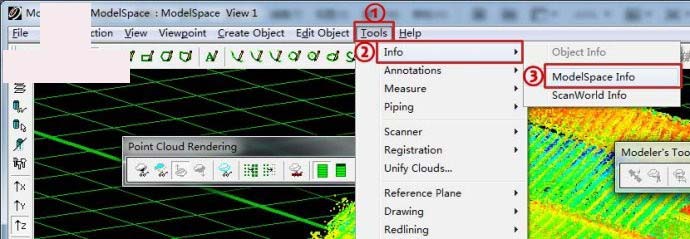

因此在Cyclone的模型空間里，需要事先查看拼站之后的模型中點的數量，步驟如下：

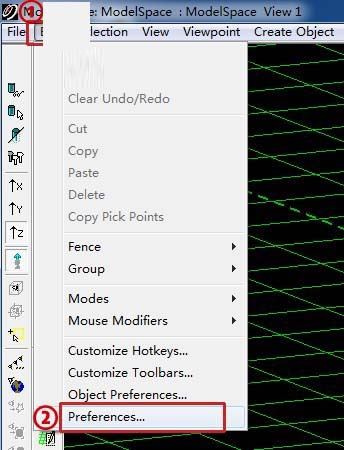

查看完點的數量，需要在調整一些模型參數，讓點云模型的密度更大。

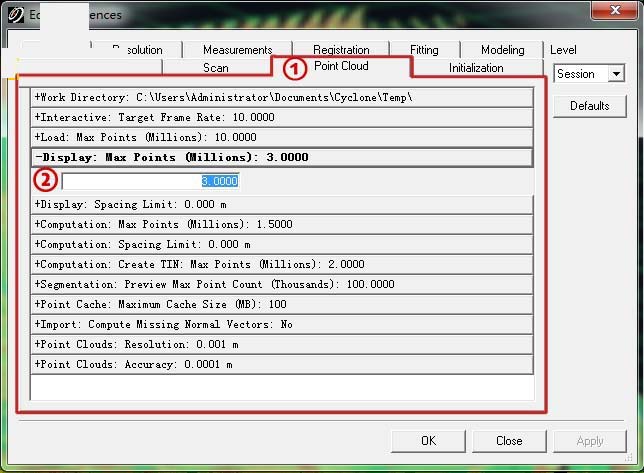

“Point Cloud”——點云選項卡里，默認的顯示上限是三百萬，可根據上一步查詢的點云整體數量進行適當調整，個人感覺，此項的上一項“Load：Max Points”——加載點數上限，亦應調整為高于顯示上限。

以備查詢，此為記錄。

Leica Cyclone9特點

1.導出二維或三維圖，線繪圖，點云圖，三維模型，ASCII坐標數據等
2.可操縱LEICA掃描機進行點云數據收集
3.自動掃描精確測量標靶
4.設定相機曝出和屏幕分辨率
5.數據收集批處理命令作用
6.根據標靶或/和點云完成點云拼湊
7.數據信息分層處理和管理功能
8.海量信息管理方法（可支持10億點以上數據庫管理）
9.依據點云自動生成平面圖、斜面、圓柱體、彎頭、法蘭…
10.完成三維管道施工
11.全自動構網和形成等值線
12,根據切片薄厚形成點云橫切面
13.用CloudWorx模塊可以從autocad或MicroStation中解決點云數據
14.能夠?qū)С鯠XF,PTX,PTS,TXT等幾種數據類型
