臺達PLC編程軟件是一款模擬PLC的一款實用的仿真模擬類軟件，臺達Programmable Logic Controller的縮寫，又名臺達可編程、臺達可編程控制器，幫助我們在沒有真實PLC的情況下，在電腦上模擬運行PLC程序的執行情況，最新版使用流暢多語言編輯快速生成，仿真模擬一鍵操作。有用到這款臺達PLC編程軟件的朋友快通過winwin7分享的地址來獲取吧！

簡介

PLC，Programmable Logic Controller，可編程邏輯控制器，可以通過數字或模擬式輸入、輸出控制各種類型的機械或生產過程。

注意事項

1.仿真器僅供用戶在沒有PLC的狀況下測試程序，結果與實際PLC執行結果并不全然相同，程序要實際上機前請務必先在實機上測試。

2.仿真器并不支持程序集中所以的指令，不支持的指令如下：WDT、REF、REFF、MTR、DHSCS、DHSCR、DHSZ、SPD、 PLSY、PWM、PLSR、IST、TKY、HKY、DSW、SEGL、ARWS、ASC、FROM、TO、RS、PRUN、VRRD、VRSC、 ABS、PID、MODRD、MODWR、FWD、REV、STOP、RDST、RSTEF、SWRD、DELAY、GPWM、FTC、CVM、 MEMR、MEMW、MODRW、PWD、RTMU、RTMD、RAND、DABSR、ZRN、PLSV、DRVI、DRVA、DPPMR、DPPMA、 DCIMR、DCIMA、DPTPO、HST、DCLLM。

臺達PLC編程軟件使用方法

1、首先去臺達官網的下載中心下載臺達PLC的編程軟件WPLsoft，目前最新版本是2.34。如下圖所示。下載完安裝即可。

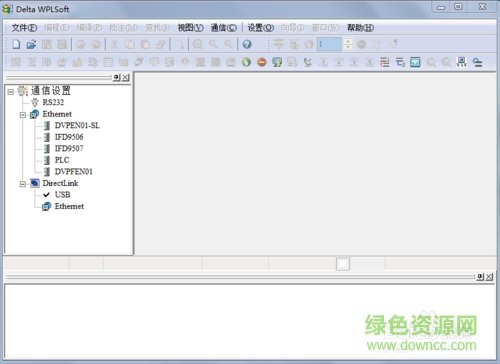

2、安裝完以后，雙擊打開桌面上的WPLsoft的快捷方式，打開后見winwin7分享的圖片：

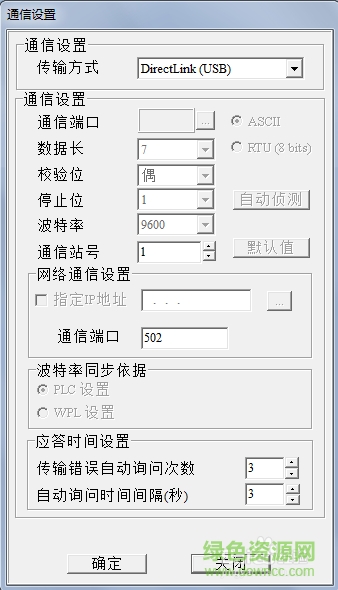

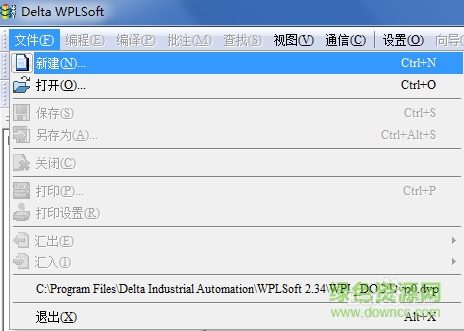

3、打開菜單欄中“文件--新建”，會彈出“機種設置”的窗口，在“程序標題”中輸入名稱，在機種里選擇你需要的機種，在通信設置中可以選擇傳輸方式。本文選擇的是ES2，USB。點擊“確定”，就回到主窗口中，開始編寫梯形圖程序，見winwin7分享的圖片：

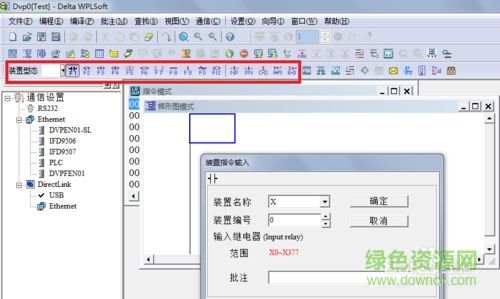

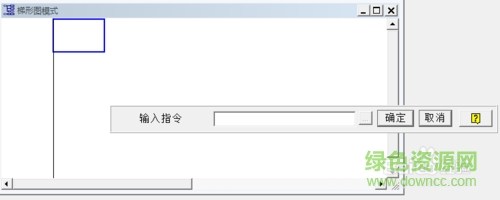

4、可以在工具欄中找到相應的輸入、輸出的符號，點擊就可以添加到程序窗口中，也可以雙擊藍色方塊，就可以以指令模式輸入程序，見winwin7分享的圖片：

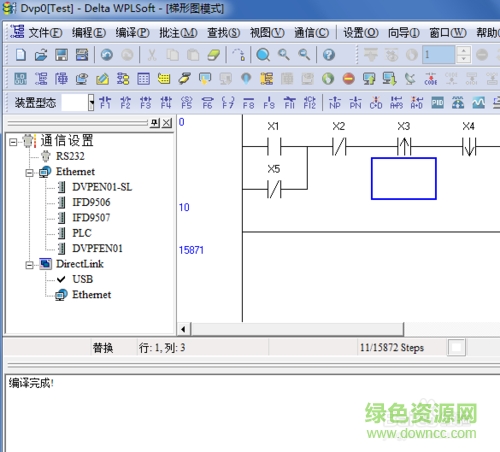

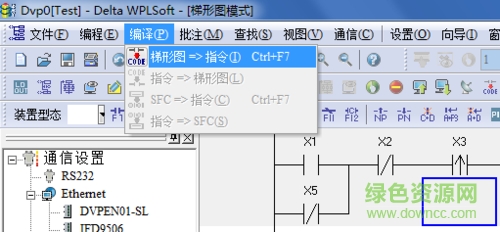

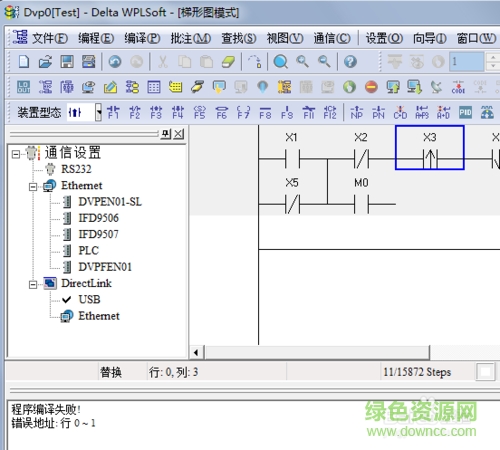

5、編寫完一個簡單的程序后，依次點擊菜單欄中的“編譯--梯形圖=>指令”，軟件就會自動編譯程序，并在沒有錯誤編譯成功的情況下，在主窗口的最下方給出提示。同樣如果程序有錯誤，軟件也會提示編譯失敗，并給出錯誤大的位置。見winwin7分享的圖片：

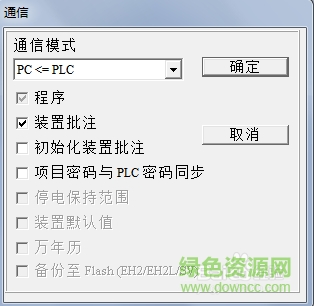

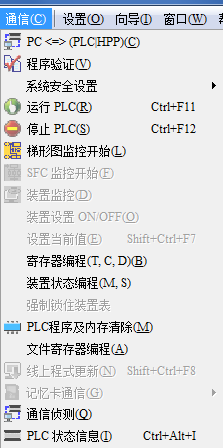

6、編譯完成后，依次點擊菜單中的“通信--PC<=>PLC”，確定后將程序下載到PLC中，就可以進行調試了。

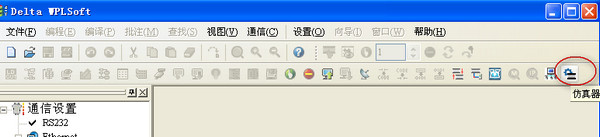

7、下圖圖標即為WPLSoft及ISPSoft之 PLC仿真器功能啟動的按鈕，啟動仿真器之后不必選擇通訊接口即可進行監控、上下載程序等通訊功能，操作方式與實際連接PLC相同。仿真器支持定時器及計數器，但定時器與計數器的運行時間會依用戶計算機執行效率不同而有所不同。定時器處理方式與DVP-ES/SA系列PLC的動作相同。，見winwin7小編分享的圖片：

常用指令

 LD載入A接點

LDI載入B接點

AND串聯A接點

ANI串聯B接點

OR并聯A接點

ORI并聯B接點

ANB串聯回路方塊

ORB并聯回路方塊

MPS存入堆棧

MRD堆棧讀取(指針不動)

MPP讀出堆棧

輸出指令:

OUT驅動線圈

SET動作保持(ON)

RST接點或寄存器清除

定時器,計數器:

TMR16位定時器

CNT16位計數器

DCNT32位計數器

功能

1、這是一款功能豐富的專業軟件，用戶可編寫各種各樣程序流程，進行所有工作。
2、大多為工業生產智能設計和智能化操控的電子設備設計方案，作用十分強大豐富多彩。
3、選用邏輯運算、次序運算、記時、技術性、算術運算這些，種類十分豐富。
